Celosías orientables de grandes palas en aluminio UPO-600
Las celosías de lamas orientables UPO-600 son el modelo más grande que ofrecemos dentro de la gama de lamas de ala de avión, sobre los sistemas de producción estándar. Su sistema de lamas con forma de doble lágrima ofrece soluciones innovadoras en su gama como las lamas bicolor, o con perforado por una o las dos caras. Está disponible en aluminio, acero, zinc e incluso cobre.
Descripción para proyectos
Lamas de aluminio tipo UMBELCO modelo UPO-600, con clasificación PV4 de máxima resistencia según la norma UNE 85-226-87 y UNE 85-227-87 y fabricadas en fleje de aluminio pintado en continuo (proceso COIL-COATING), de elevada resistencia a la intemperie según ensayo niebla salina (más de 450 h en cámara WEISS SSC 450). Testeros extremos de lamas en PA 6 (nylon) de elevada resistencia. Ejes de aluminio diámetro mínimo 12 mm y alojados en estructura soporte de aluminio extrusionado L-6063 con tratamiento T5 anodizado o lacado.
Se ofrecen opcionalmente en cualquier color de la gama RAL con colores interiores diferentes a los exteriores, y con lamas en materiales como el aluminio, el acero, el cinc o el cobre y opcionalmente perforadas.
COMPONENTES
Las lamas orientables van solapadas entre sí y tienen una forma ahusada de 600 mm de ancho y 120 mm de grueso, que terminan en testeros de poliamida 6 (nylon) de la máxima resistencia a impacto que incorporan ejes de giro en aluminio. El conjunto se monta sobre un marco tubular de aluminio extrusionado con medialuna de aluminio.
VARIANTES
Las lamas pueden ser horizontales, verticales o combinarse. Los bastidores pueden ser correderos, abisagrados o levadizos.

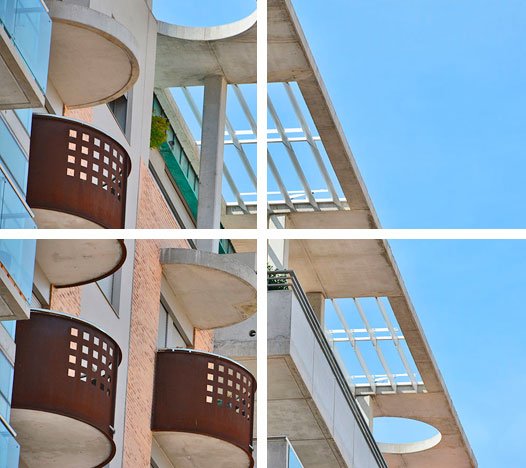

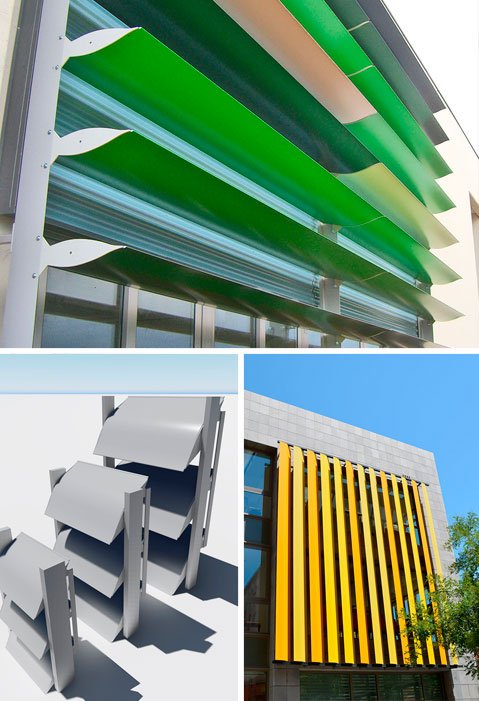

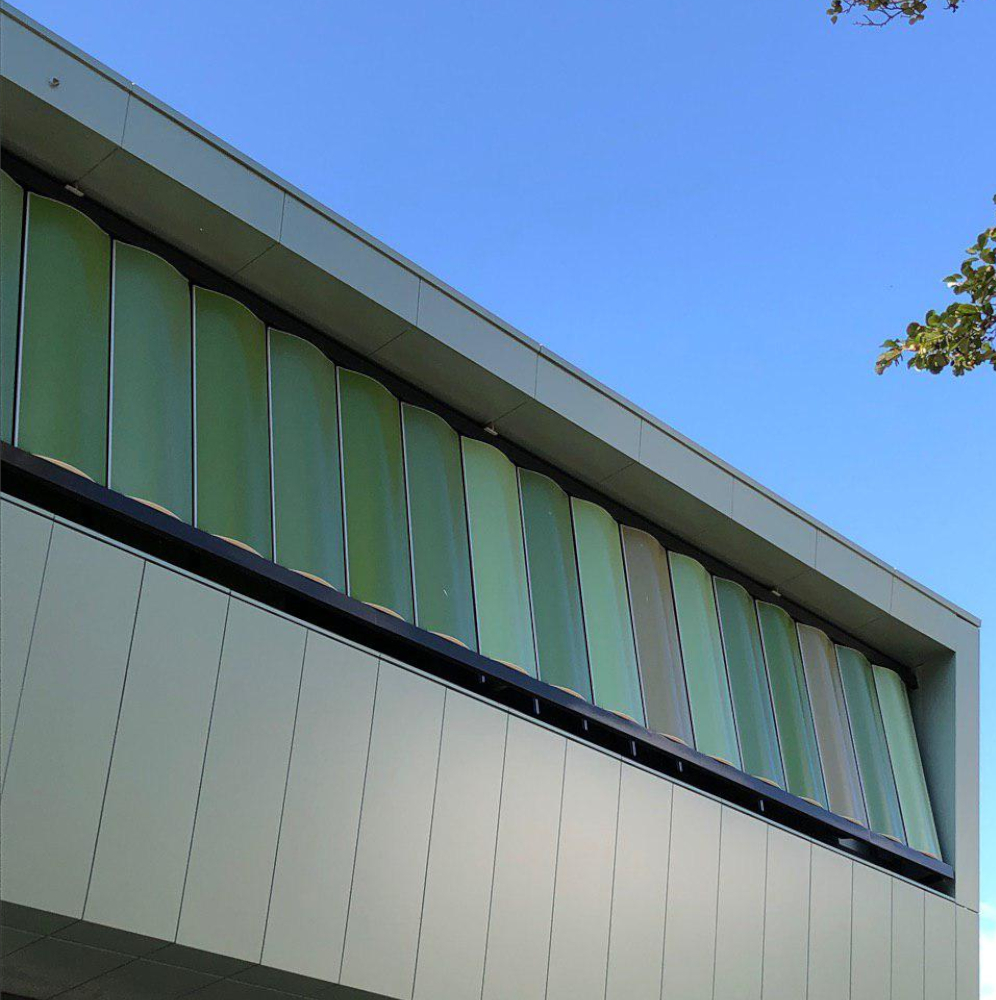

LAMAS MÓVILES | UPO-600 | EJEMPLOS
¿De qué está hecha la UPO-600?
Las lamas UPO-600 son de aluminio, los bastidores son de aluminio, los sistemas de sincronización son de aluminio, el mando es de fundición, y los testeros son de nylon de alta resistencia, y aluminio. Todos sus componentes son 100% reciclables al final de su vida útil.
Disponemos de una variante en acero, que puedes encontrar en éste enlace.
¿Las UPO-600 pueden instalarse con las lamas en horizontal / vertical?
Si, Las UPO-600 admiten las lamas en disposición horizontal o vertical indistintamente.
¿Qué opciones de accionamiento existen para ésta celosía?
A pesar de su tamaño, las celosías UPO-600, admiten todos los tipos de accionamiento manual estándar, además de las opciones de motorización.
Contacte con nosotros para conocer nuestras recomendaciones.
¿Cuál es la longitud máxima de las lamas UPO-600?
Las lamas de las UPO-600 admiten una longitud máxima de 450cms de una sola pieza, tanto en vertical como en horizontal.
Para longitudes especiales, contacta con nosotros
¿Sobre qué tipo de bastidores puedo montar ésta celosía?
Habitualmente, las UPO-600 se instalan sobre marcos perimetrales cerrados, de tubo de aluminio de 50x50mm. Opcionalmente, se puede suministrar en otras secciones de tubo, o sin la parte del marco que va paralela a las lamas.
Quiero una zona de acceso con éstas lamas orientables ¿es posible?
Si. Ésta celosía permite montarse sobre bastidores móviles, como puertas abisagradas, bastidores correderos, hojas levadizas, o incluso sistemas replegables, aunque es importante tener en cuenta las dimensiones de las lamas cuando están abiertas.
Tengo dudas acerca de los anclajes. ¿Cómo puedo solucionarlo?
Sujetar una celosía correctamente es importante. Por eso, la mejor respuesta es contactar con nuestros técnicos, y en breve, tendrás una respuesta específica para tu proyecto.
Mi proyecto no cumple con alguno de los requisitos previos, ¿Qué puedo hacer?
Si no se cumplen la longitud máxima de las lamas o necesitas fijaciones especiales, envíanos información de tu proyecto y te asesoraremos acerca de las soluciones específicas para tu proyecto.
¿Dónde puedo conseguir detalles en formato CAD?
Contacta con nosotros. Nuestro departamento de prescripción te enviará los detalles en breve.
